丸型40型蛍光灯用ダンボール


丸型の蛍光灯40型が入るダンボール(個装箱)です。


丸型の蛍光灯40型サイズは直径が373mmあります。箱のサイズはそれに合わせて、内寸を長さ376mm×巾45mm×高さ376mmで作成いたしました。

箱サイズは薄べったい物になりますので、N式上差込式やN式サイド差込式形状も向いておりますが、狭い面を間口にすることによって上下差込式形状でも作成が可能になります。
それにより、蛍光灯を掴んで取り出しやすくいたしました。
材質は、箱の寸法で巾が45mm(内寸)と小さい事もあり、折れの精度が良い薄いダンボールのEフルート(1.5mm)で作成いたしました。

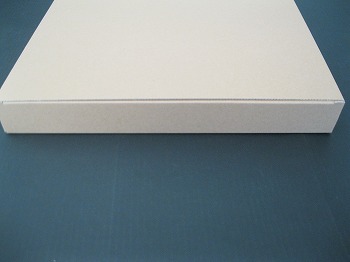

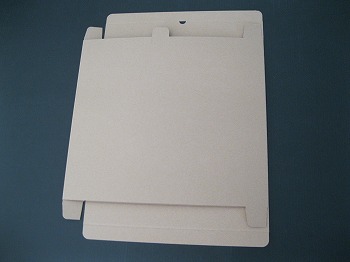

組み立ては、箱を筒状に広げ底面から差し込みいたしますが、その後にシール貼りして、完全に固定いたします。

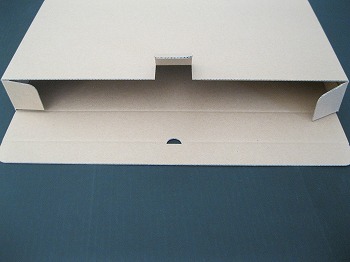

蓋面も同じように差し込みます。

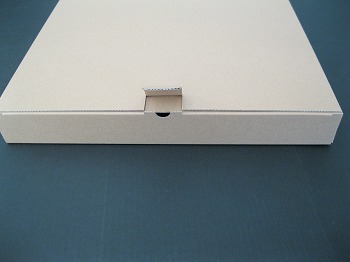

蓋側は差し込んだ蓋が簡単に開かないように「蓋ロック」を付けております。

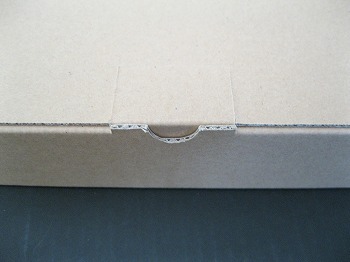

「蓋ロック」を差し込んだ状態ですが、シール貼りをしないためダンボール紙が破れ難く何度も開閉できます。

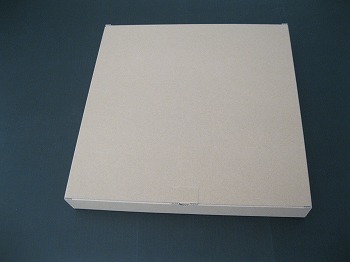

出来上がりです。



丸型蛍光灯梱包ダンボールをご検討の際は、お気軽に『 ダンボール屋 』までお気軽にお問合せください。
